Врезной датчик температуры RGP TU-D2 ECO NTC5k

Погружные (врезные) датчики серии TU-D ECO – это датчики температуры, в которых измерительный элемент размещен в цельноточенном из шестигранного прутка штуцере с резьбой G1/4 или G1/2 дюйма. Погружные (врезные) датчики температуры этого типа применяются для измерения температуры внутри трубопроводов в системах отопления, вентиляции, внутри фанкойлов или радиаторов системы отопления в административных и производственных зданиях. Измерительный элемент (сенсор) датчика защищен от пыли и влаги по стандарту не ниже IP65 по технологии “ТСА” (заливка термопроводящим клеем-герметиком).

TU-D1 ECO: Врезной датчик температуры с резьбой G1/4 и кабельным выводом 1,5 метра предназначен для измерения температуры теплоносителя. Штуцер датчика выточен из нержавеющей стали и в него помещен сенсор, защищенный по стандарту не ниже IP 65 (технология “ТСА”). Каждый термодатчик промаркирован, упакован и проверен службой ОТК.

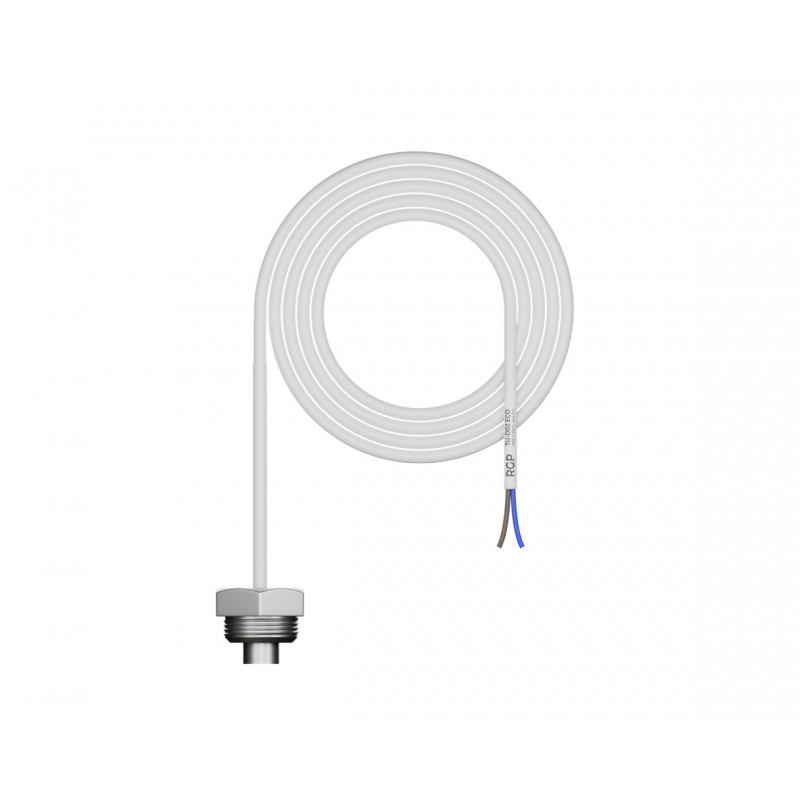

TU-D2 ECO: Врезной датчик температуры с резьбой G1/2 и кабельным выводом 1,5 метра предназначен для измерения температуры теплоносителя. Штуцер датчика выточен из нержавеющей стали и в него помещен сенсор, защищенный по стандарту не ниже IP 65 (технология “ТСА”). Каждый термодатчик промаркирован, упакован и проверен службой ОТК.

Рекомендации по монтажу: на этапе проведения строительно-монтажных работ в трубопровод приваривается бобышка с внутренней резьбой, соответствующей резьбе штуцера датчика температуры, после чего устанавливается (ввинчивается) непосредственно погружной датчик. Длину бобышки рекомендуется выбирать таким образом, чтобы обеспечить максимальный контакт с жидкостью.

Измерительные элементы: Измерительный элемент врезного датчика помещен в корпус штуцера. Для обеспечения защиты от влаги и максимальной теплопроводности используется технология изготовления “ТСА” – гильза с измерительным элементом внутри заливается теплопроводящим компаундом. Измерительные элементы могут быть с прямой или с обратной зависимостью сопротивления от температуры. Большинство контроллеров для систем автоматизации могут работать как с PTC, так и с NTC измерительными элементами, но есть и исключения, поэтому при выборе датчика следует внимательно ознакомиться с технической документацией производителя ПЛК.
