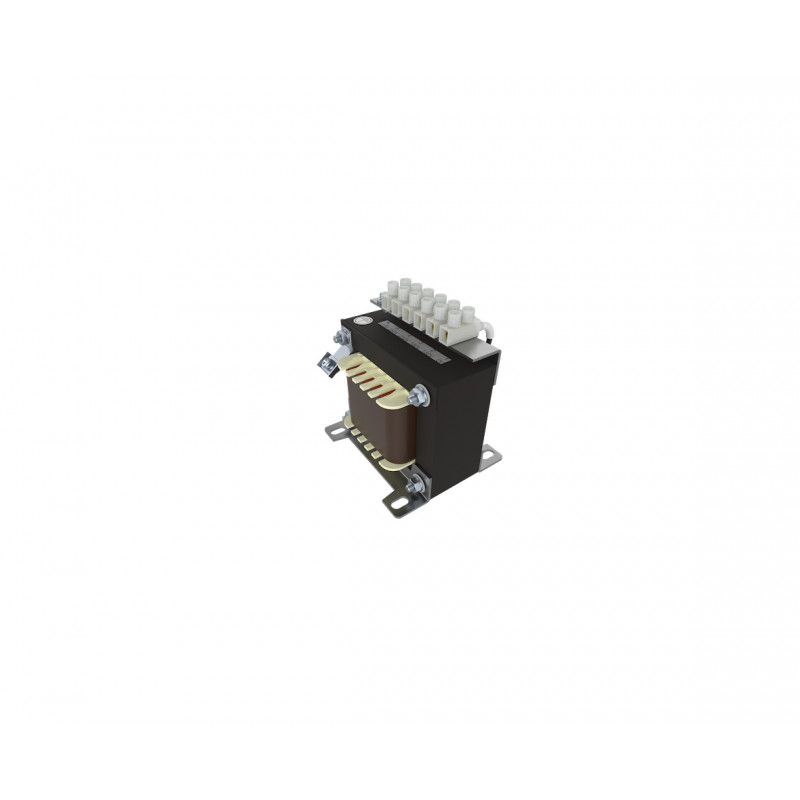

Трансформатор пятиступенчатый RGP ATRD 14.0

Трѐхфазные 5-ступенчатые трансформаторы серии ATRD предназначены для регулирования скорости вращения трѐхфазных электродвигателей вентиляторов и расхода воздуха, создаваемого данными вентиляторами. При этом необходимо учитывать, что электродвигатель должен быть спроектирован для работы с регуляторами подобного типа. Допускается управление несколькими электродвигателями.

Регулирование скорости электродвигателей осуществляется с помощью коммутирования выходных клемм трансформатора вручную или автоматически: на каждой ступени трансформатора подаѐтся соответствующее напряжение от 0 до 380 вольт.

Пятиступенчатые трансформаторы используются для регулирования скорости вентиляторов в системах ОВК, где требуется регулировка скорости воздушного потока. Трансформаторы просты в установке и эксплуатации, надежны и безопасны в работе.

• Напряжение: 380 В.
• Монтаж: на монтажную плату.
• Количество ступеней: 5 ступеней.
• Допустимый ток: от 1,5 до 14А.

Для подключения трансформатора к электродвигателю рекомендуется использование кулачкового (пакетного) переключателя на 5 положений. Рекомендуемая схема подключения приведена ниже. Используйте автоматические выключатели на вводе и тепловую защиту на отходящей линии. Трансформаторы поставляются готовыми к подключению. Монтаж должен проводиться только квалифицированным персоналом согласно соответствующим действующим нормам. Монтаж производится при отсутствии напряжения. Необходимо предусматривать доступ для обслуживания устройств. Регулятор монтируется на плоской поверхности при помощи метизов.
