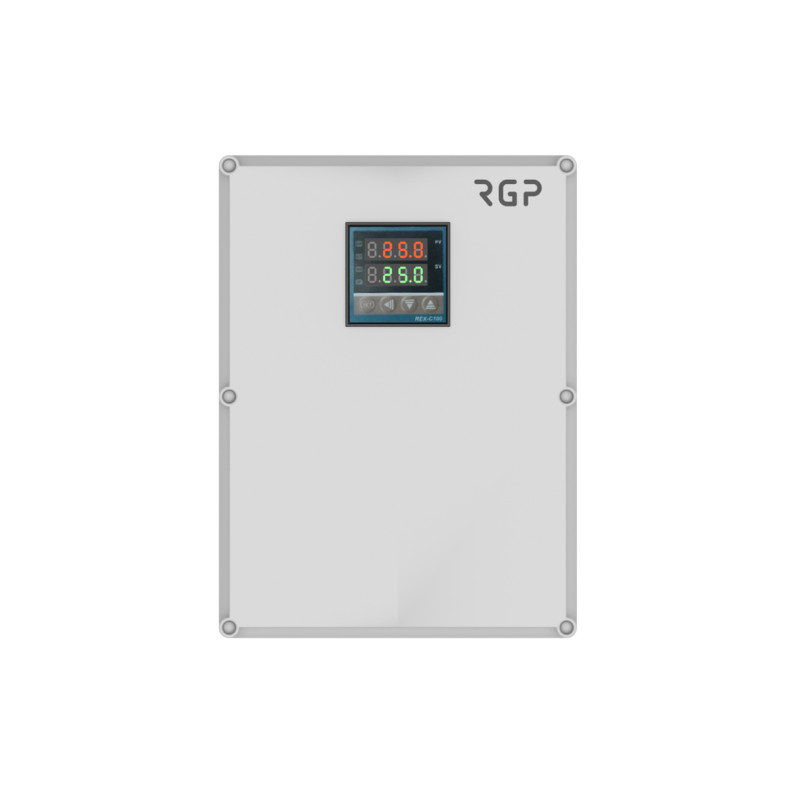

Регулятор температуры канальный RGP РТК-30-М

Регулятор температуры РТК-15 или РТК-30 с выносным датчиком Pt100 и подключаемым нагревателем.

Рекомендация по подключению:

1. Извлеките регулятор из упаковки, проверьте его целостность и маркировку.
2. Проверьте наличие датчика температуры Pt100, идущего в комплекте. Датчик может быть подключен или находиться в комплекте. При необходимостиподключите датчик Pt100 к клеммам T1 и T2 (полярность не важна).
3. Заведите кабель питания через кабельный ввод (сальник) и зафиксируйте. Подключите питание в клеммы L, N (обозначены на схеме как "Ввод") соблюдая полярность.
4. Заведите кабель нагревателя через кабельный ввод и зафиксируйте. Подключите нагреватель в клеммы L, N (обозначены на схеме как "Нагреватель"). Внимание! Максимальный ток протекающий через Нагреватель должен быть не более 15А, Мощность Нагревателя должна быть не более 3.3кВт.
5. При необходимости подключите оповещательное устройство (сирену, индикатор) к клеммам ALM1, ALM2 (обозначены на схеме как "Авария"). Напряжение питания оповещательного устройства 220В 50/60Гц. Подайте питание (220В 50/60 Гц).
6. При возникновении аварии (срабатывание оповещательного устройства) отключите устройство и обратитесь к руководству по эксплуатации.
