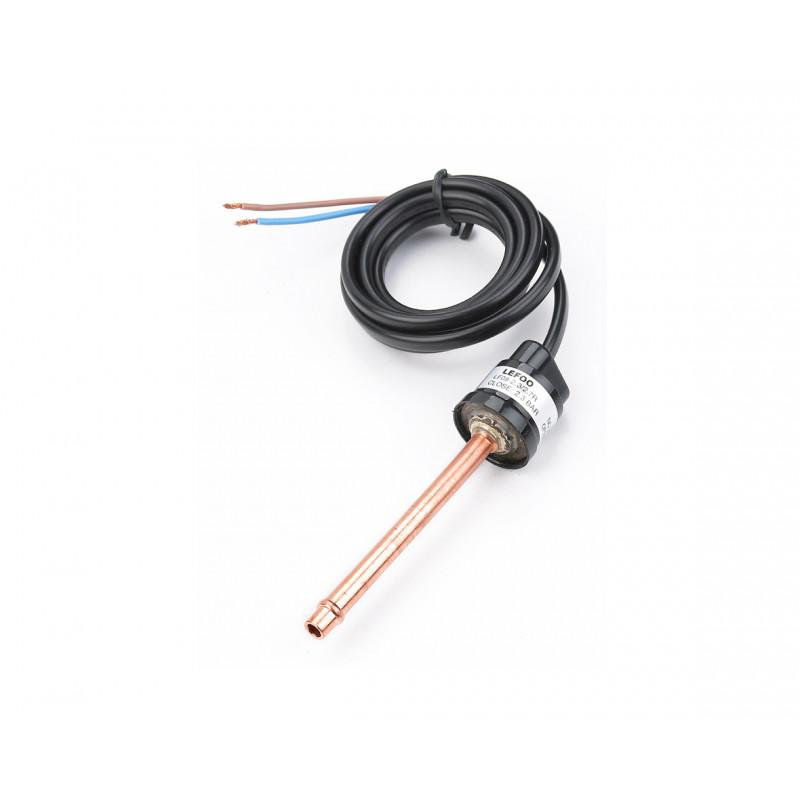

Картриджное реле давления под приварку RGP LF08-H-31W1-1.5-4

Реле давления LF08-H с фиксированной уставкой срабатывания  представляет собой компактное реле с дисковой мембраной для использования в системах охлаждения и кондиционирования воздуха с автоматическим возвратом в исходное состояние. Реле выпускается на высокое или низкое давление с нормально открытым, нормально закрытым или SPDT контактом. Конструкция позволяет использовать реле давления в различных средах: газы, жидкости и масла. Надежность и компактные размеры позволяют эксплуатировать его в тяжелых условиях, а также устанавливать их непосредственно в те места, где необходимо регулировать давление.

Принцип работы: под действием давления мембрана приводит в движение толкающий стержень. Двигаясь вверх, стержень толкает контактную пластину микропереключателя. При этом размыкаются или замыкаются контакты. Когда давление в штуцере понижается, мембрана возвращается в исходное состояние, толкающий стержень опускается, и контактная пластина микропереключателя возвращается в исходное положение. Благодаря высокому качеству изготовления и надежности компонентов ресурс реле при надлежащей эксплуатации составляет не менее 100 000 циклов срабатывания.

Картриджное реле давления оснащено контактной группой (SPST-NO, SPST-NC, SPDT). Положение контактов переключателя зависит от уставки реле и давления контролируемой среды.

LF08-H-31W1-1.5-4 Картриджное реле давления под приварку (SPDT, ON=1.5 OFF=4)
